一、节能原理

该产品是以微电脑技术为基础的智能化节电产品，专门设计用于对活塞式抽油机的节电控制。一般而言，活塞式抽油机均普遍存在抽取能力大于油井实际负荷的问题。因此，泵空或空捞现象便相伴而生。泵空增加无效行程，浪费大量电能，同时也使抽油设备的维护费用提高。

中大抽油机智能控制节能系统是专门针对油田需求，采用**进的微电脑控制技术，科学调整抽油机的运行模式，使固定不变的机械运行调整为动态响应的智能运行，从而节省用电，提高产量，同时降低设备的运行和维护费用。

二、基本原理

令抽油机的工作方式与油井实际负荷匹配，提高泵的充满度而节电。并能够自动测知油井的实际负荷，当半满捞或空捞即泵空发生时，能够自动提供给抽油机较小力矩匀速运转。当井内流体的蓄积量充盈时，抽油机会自动增大力矩，以*满负荷工作。这样做的结果，就能保证每一抽泵装置都有较高的充满度，不做无用功，减少低效以*无效抽取。

三、主要特点

抽油机专用节能装置综合运用变频、自控、再生能量回馈、物联网等技术为一体的综合性节能设备。设备能与油井负荷相匹配，并有完善的保护功能；有数据采集和存储功能，并能适应油田的环境要求，操作简单，智能化程度高，节电率15％―30％，而对于低产井抽油机综合节能增效率可以提高30%*40%。

中大控制软件还可以让用户设定抽油机启动时的运行速度，在启动抽油机时，节电器可以在设定的时间内驱动抽油机运行在指定的速度下。该功能目的可以在节电器自动控制抽油机转速之前，使井下油层进入到一个相对稳定的状态下。

四、产品优势

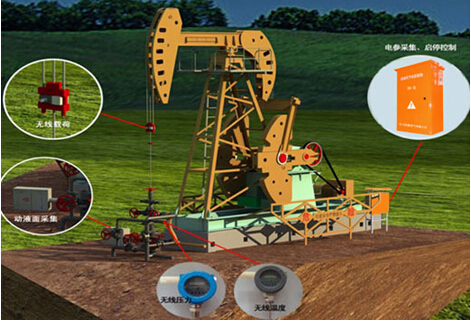

● 通过物联网将抽油机连接起来，在电脑前就可以实时监控工作，系统还会自动生成各类数据，不需要到井口前查抄数据，同时可以通过连续动液面监测及时调参，保证抽油泵始终在合理的沉没度下工作，达到**泵效，降低吨油耗电。

● 智能化控制、节电率高，基于高性能微处理器芯片内置的优化控制软件，采用优化空间矢量方式，能及时准确地调整电机供电电压与电流，使电机的输出功率与负载精确匹配；

● 完善的软启动和软停机功能，运行曲线平滑，可保证电机连续平滑地启动，并可对停电后自启动电流的大小进行灵活设置，减少冲击电流对电机绝缘的破坏、降低电机运行温度、减少电机的维护量、延长使用寿命；

● 在抽油机运行过程中平均节电率可达15%～40%（视不同负载率），产量**化，费用最小化，同时能够充分提高电机的功率因数；

● 提高工人作业效率，缩短因停机再开机后流体的恢复时间，有效降低用电成本；

● 加装抽油机远程监控，可实现无人值守、调度管理，优化运行决策等功能，综合效益更好。

五、技术参数

供电电压：380V 660V,±10%/15%

产品选型：5.5-90kw 频率：46/60HZ 运行环境温度：-40℃*+60℃

储存环境温度：-40℃*+70℃ 相对湿度：<95%(不结露)

海拔高度：**1000米，每高出100米,输出功率下降1% 。

启动电压：供电电压 40-70% 软起动停机时间：0.5*120秒可调

发光二极管指示灯：电源,运行,启动,停止,故障及优化 。

绝缘电压：机箱与主电路以及控制电路之间2KV。

外壳等级：IP33

六、适用范围

● 油井属于低产井。油井的实际产量与设计产量差的越大，节能效果越好。

● 连续抽取工作的井油泵每天运行的时间越长，节能效果越好。
