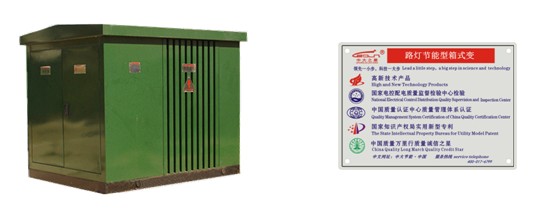

一、产品概述

网络化节能型路灯箱式变电站主要由高压进线单元、高压计量单元、高压接触器单元、节能变压器单元、低压无功补偿单元、智能节能控制单元等按一定的接线方式组成的工厂预装型配电系统。具有成套性强、体积小、占地少、能够深入负荷**、占地面积通常仅为常规变电站的1/3，提高供电质量、节约电能、减少能耗、缩短建设周期、对环境适应性强、安装使用方便、运行安全可靠等一系列特点。

二、产品优势

●  使路灯变压器空载损耗降为零，很好的解决了白天不亮灯时，变压器还空载运行浪费电能的弊端。并通过了国家配电设备质量监督检验**的检验。

●  城市装饰效果好，美观大气。引用先进的汽车工艺制造，模块化整体烤漆，防护层耐久。

●  采用德国设计理念，人性化设计，体积小，占地少，减小了对景物的影响。高度不影响行人视线，顺乎世界潮流发展。

●  智能化“四遥”功能，具有将监测、遥控、遥调、通信、报警、保护、温度测量、远程计量抄表等融合起来统一管理的特点。

●　通过电压互感器二次侧直接提供220V电源，为高压接触器提供不间断的操作电源，在高压断电的情况下，由UPS提供操作电源。

●  黄金分割比的设计，特殊的屋顶整体化制造及箱体模块化安装，既便于拆卸组装，又方便更换损坏的部件。

三、主要技术参数

■高压侧额定电压：6KV - 12KV

■低压侧额定电压：400V/230V，50Hz

■额定容量：50 kVA、100 kVA 、160 kVA 、250 kVA 、315kVA

■调压范围：相电压175 V -250V，线电压303V-433V

■稳压灵敏度：±2%-2.5%

■过电流强度：100倍额定电流持续0.3秒

■过负荷耐量：2倍额定电流2分钟

■控制模式：就地控制、远程四遥管理控制

■电源电压：AC220V

■环境温度：-40℃～+55℃

■变压器：干变、油变均可采用

■特殊使用条件请与制造厂协商解决。

四、结构特点

■箱体全部采用模块化设计，功能丰富，配置灵活，箱体装配采用紧固件连接方式，其工业化的生产省时省力，设备制造容易

■箱体各部件内外表面均经过特殊的喷涂工艺处理，防紫外线处理，可耐极强的腐蚀，并能保证20年的使用寿命

■独特的一体化屋顶结构，抗凝露和防尘防溅结构

■优化高效的全自然通风结构和迷宫式进风口，保证外壳级别为10级

■可移开式外壳，使设备升级方便灵活

五、中大标准方案图

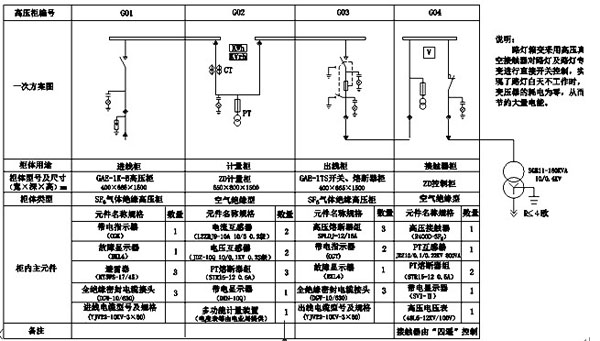

■高压系统方案图
