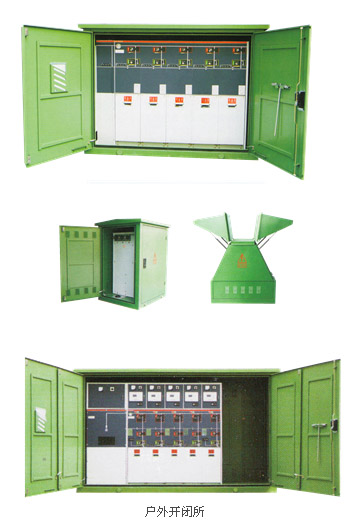

一、概述
带开关电缆分支箱是全密封、全绝缘的高可靠性产品，一次带电部分密封在SF6气体的不锈钢气箱内，气箱以外带电部分均采用可触摸式复合绝缘电缆接头进行连接，不受高海拔、多盐雾和潮湿污秽等环境的影响，具备高可靠、免维护、适应性强、占地小等特点。
本产品适用于城网、农网，路灯配电、高速公路，石化、铁路、大型工矿配电工程，箱体内一次方案可按用户需求进行设计，二次保护（可加装）采集每个回路的短路、接地、温度、电流、电压信息通过GPRS组网的方式将信息上传到运行**，进行监控和保护。额定频率：50/60Hz,额定电压：6kV- 12kV，额定电流：630A及以下。
二、特点
带开关电缆分支箱（户外开关站）系列有SF6气体全绝缘的开关柜和箱体构成，其具有以下特点：
重量轻，美观大方；
具有IP33的防护等级；
具有良好的隔热、通风效果。
三、规格
适用于三组以下柜组合
L*W*H=1350*1000*1650*(2150)mm
适用于四组柜组合
L*W*H=1700*1000*1650(2150)mm
适用于五组柜组合
L*W*H=2000*1000*1650(2150)mm
适用于六组柜组合
L*W*H=2300*1000*1650(2150)mm
适用于计量柜+四组柜组合
L*W*H=2300*1350*2050mm
适用于计量柜+五组柜组合
L*W*H=2700*1350*2050mm
适用于四组柜+计量柜+两组柜
L*W*H=3000*1350*2050mm
我公司提供以上标准的户外开关站。

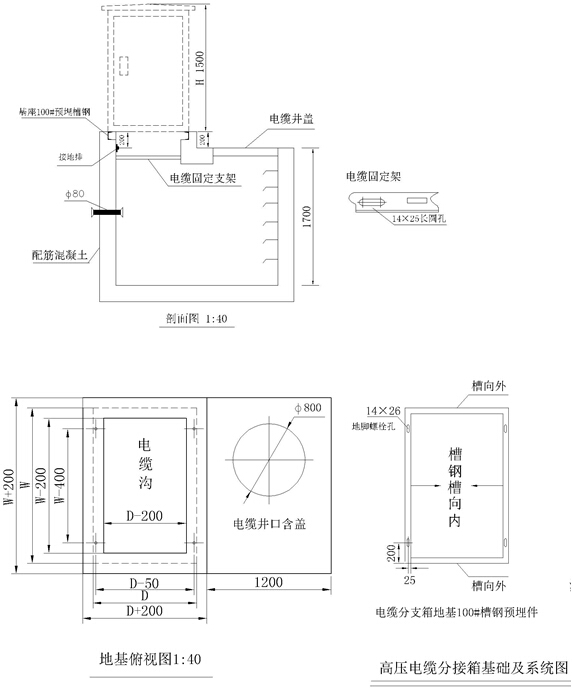

四、基础示意图

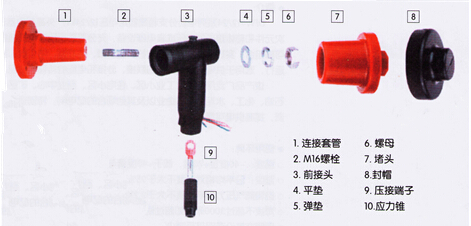

五、电缆接头安装方式如下图：
|
